Компоненты и разветвители фреонопроводов

Компоненты и разветвители фреонопроводов: описание и особенности

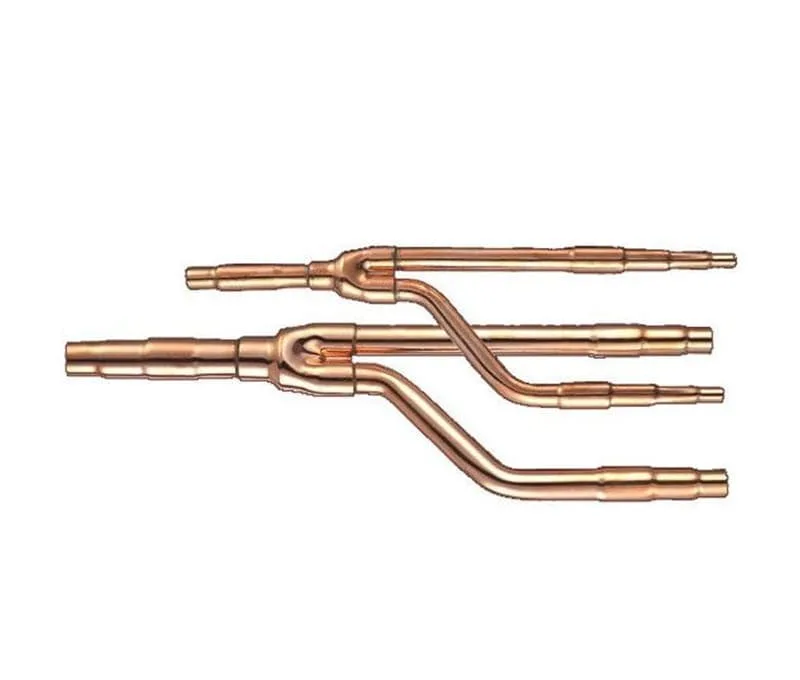

Фреонопроводы системы ARV разветвляются не тройниками, а специальными разветвителями: рефнетами. Они делят поток хладагента между ветками так, чтобы каждый внутренний блок получал свою долю. Здесь шесть моделей рефнетов.

• AGF-00A, AGF-24A, AGF-34A, AGF-50A и AGF-64A для разветвления веток;
• AGF-12A магистральный, для главной линии от наружного блока.

Модель рефнета выбирают по суммарной мощности блоков, которые стоят после разветвителя: чем больше нагрузка ветки, тем крупнее рефнет. Габарит упакованного комплекта 36x11.5x5 см, вес около 0.8 кг.

Рефнеты подбирают по схеме трасс: на каждом разветвлении указывают сумму мощностей нижестоящих блоков AUX и по таблице выбирают модель. Для двухтрубной системы рефнет разделяет одновременно жидкостную и газовую линию.
